LEVEGŐSZIVÁRGÁS ÉRZÉKELÉS FLIR AKUSZTIKUS KAMERÁVAL

Az ipari környezetben lévő berendezésekben vagy csővezetékekben előforduló szivárgások pusztító hatást gyakorolhatnak a környezetre, a biztonságra és a vállalat termelékenységére – és ennek következtében az eredményre. Ezért a szivárgásérzékelő szolgáltatás biztos módszernek bizonyul ezeknek a problémáknak a kiküszöbölésére, biztosítva a munkaerő biztonságát és csökkentve az energiaveszteség költségeit.

A szivárgásészlelés jelentősége

A dolgozók és a környező közösség biztonságának biztosításától a környezet megóvásáig és a működési hatékonyság megőrzéséig a szivárgásészlelés jelentőségét nem lehet túlbecsülni. Az alábbiakban felsorolunk néhány fő okot, amiért érdemes szivárgásérzékelést csináltatni:

• Biztonság – Az ipari munkák során gyakran kezelnek veszélyes anyagokat, gázokat és vegyi anyagokat. A szivárgások mérgező anyagoknak való kitettséget, tüzet, robbanást és egyéb olyan körülményeket okozhatnak, amelyek veszélybe sodorhatják a dolgozók életét, a közeli közösségeket és a környezetet.

• Környezetvédelem – A szivárgások környezetszennyezést és hosszú távú károkat okozhatnak az ökoszisztémákban, mivel mérgező vegyületeket és szennyező anyagokat bocsátanak ki a levegőbe, a vízbe és a talajba. Az ilyen kibocsátások és az ehhez kapcsolódó ökológiai hatások hatékony szivárgásérzékeléssel elkerülhetők.

• Költségcsökkentés –A gyors szivárgásérzékelés és -javítás csökkentheti az értékes erőforrások, többek között a nyersanyagok, az energia és a víz elpazarlását, és korlátozhatja a többi berendezés károsodását is. Idővel ez jelentős költségcsökkenést eredményez.

• Működési hatékonyság – A szivárgások gyakran az ipari folyamatok eredménytelenségét jelzik. A hatékonyság hiánya termékvesztéshez, megnövekedett működési költségekhez és a termelés minőségének romlásához vezethet.

• Szabályozási megfelelés – A kibocsátásra, a szennyezésre és a biztonságra vonatkozó szigorú törvények sok vállalkozásra vonatkoznak. A meg nem talált és kijavítatlan szivárgások szankciókat, jogi lépéseket és a jó hírnév sérülését eredményezhetik.

• A berendezés állapota – A szivárgások esetenként a berendezés sértetlenségének vagy elhasználódásának jelei lehetnek. A szivárgás korai észlelése csökkentheti a berendezés meghibásodásának valószínűségét és a költséges javítások vagy cserék szükségességét.

Levegőszivárgás akusztikus képalkotó kamerával

A sűrített levegős rendszerek a legtöbb gyárban az egyik legnagyobb villamosenergia-költséggel járnak, ezért a szivárgások vagy berendezések meghibásodásának korai észlelése hihetetlenül fontos a váratlan problémák elkerülése érdekében. A hagyományos módszerek, például a szappanbuborékos tesztelés jelentős időt vehet igénybe, míg az akusztikus képalkotó kamera valós időben ad eredményt.

Mi az akusztikus képalkotó kamera?

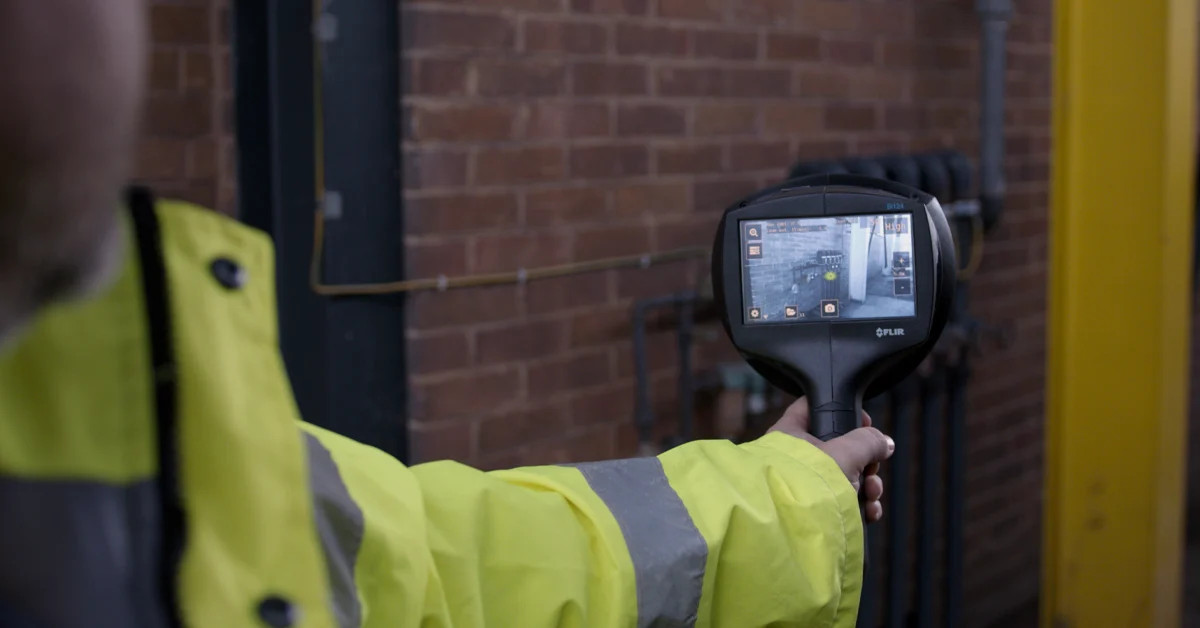

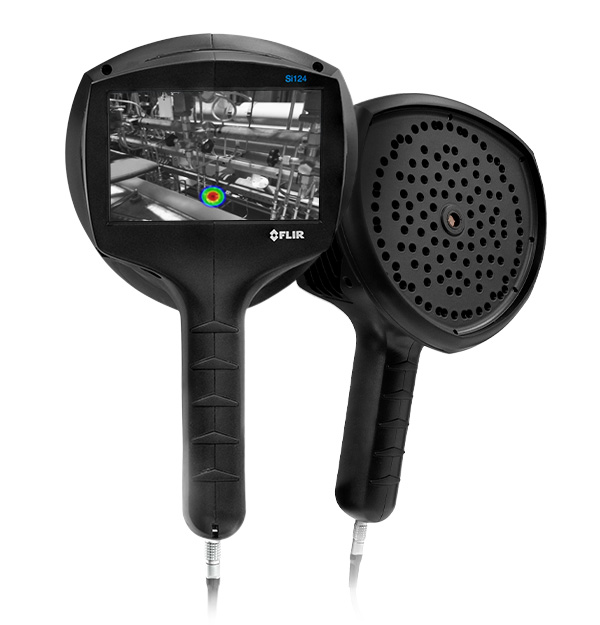

Az akusztikus képalkotó kamera vagy az akusztikus kamera egy kézi eszköz, amelyet különféle típusú szivárgások azonosítására használnak ipari berendezésekben, csővezetékekben és egyéb rendszerekben. A szivárgások többsége turbulenciát okoz, ami ultrahangos zajt generál. Egy akusztikus képalkotó kamera, mint a FLIR Si124, megkeresi a zaj forrását, és valós időben ráhelyezi azt a "hotspotot" a vizuális kameraképre. Az akusztikus képalkotó kamerák értékes eszközt jelentenek minden munkapad számára, segítik a biztonság növelését, a költségek csökkentését és a valós idejű adatszolgáltatást.

Hangrögzítés

Az akusztikus kamerák egy mikrofontömbből, egy hangfeldolgozó részből és egy kijelzőből állnak. Egy mikrofontömbben több száz vagy akár több ezer apró mikrofon található, ami azt jelenti, hogy a leghalkabb zajokat is képes rögzíteni számos irányból és szögből. Ahogy a hanghullámok a levegőben terjednek, a forrástól való eltérő távolságuk miatt kissé eltérő időpontokban érik el az egyes mikrofonokat. Az egyes mikrofonokhoz való érkezés időbeli különbségei alapján számítják ki, hogy a hang milyen irányból származik. Ezt hívják érkezési időkülönbségnek (TDOA).

Adatfeldolgozás

A mikrofonok által felvett jelek időzítését és erősségét vizsgáló fejlett algoritmusok a rögzített hangjelek feldolgozására szolgálnak. Ezek az algoritmusok határozzák meg a hangforrások térbeli koordinátáit. A hangforrások vizuális megjelenítése a feldolgozott adatok felhasználásával jön létre, és megjelenik a kamera képernyőjén. Ez lehet kép vagy hőtérkép formájú, ahol a kép minden pontja más hangforrást jelöl, a pont színe vagy mérete pedig a hang hangerejét vagy intenzitását. Az Si124 azért egyedi, mert a szivárgás számszerűsítése és a költségelemzés egyszerű, így a kezelőknek nincs szükségük akusztikai képzésre, így nincs szükség bonyolult táblázatokra és algoritmusokra sem.

Az Si124 egy okos eszköz, amely szivárgási méret- és szivárgási költségelemzést kínál az eszközön található analitika segítségével. Ez lehetővé teszi a létesítmény számára, hogy könnyen kiszámítsa a sűrített levegő vagy vákuumszivárgás által előidézett éves energiaköltséget. A készülék azonnal feltölti az éppen készített képeket Wi-Fi kapcsolaton keresztül a FLIR Acoustic Camera Viewer felhőszolgáltatásba. Ezután a felhasználók könnyen végezhetnek részletes elemzést a tárolt fényképek segítségével, jelentéseket készíthetnek a légszivárgás-ellenőrzéshez, vagy hasznukra válhat a FLIR Thermal Studio szoftver kifinomult tanulmányok készítéséhez, vagy egyesíthetik a hő- és hangképalkotást egy jelentésben.

Képelemzés

A kezelők a vizuális képet használják bizonyos hangforrások pontos meghatározására és azonosítására. A pontok intenzitásának és szórásának vizsgálatával meg tudják állapítani a hangképző komponensek típusát és fontosságát. A kezelők ezután megtehetik a szükséges lépéseket, miután megtalálták az érdeklődés tárgyát képező forrásokat. Ez magában foglalhatja a szivárgások elhárítását, a karbantartást, a gép beállításainak módosítását vagy a zajcsökkentési technikák bevezetését. Az ultrahangos vizsgálathoz szükséges idő körülbelül 90%-kal csökkenthető a zajforrás leképezésével.

Alkalmazási területek

– A 124 mikrofonból álló FLIR Si124 képes észlelni és pontosan meghatározni a percnyi szivárgásokat nagy távolságokban. Ez magában foglalja a zajos gépekkel felszerelt területeket is, így ideális nagy élelmiszer- és italgyártó üzemek számára.

- Autóipar – Az autógyártás és -diagnosztika számos olyan folyamatot foglal magában, amelyek sűrített levegős pneumatikus rendszereket használnak. Ide tartozik a fémöntés, fémmegmunkálás, szerszámgyártás, CNC gépek, összeszerelő sorok, homokfúvás és autófestő fülkék. A berendezések gyakori gyenge pontjai a szelepek, csövek, tömlők, csatlakozók és szerszámok.

- Cellulóz- és papíripar – A hagyományos módszerekkel, például szimatolókkal és szivárgáskereső spray-kkel szemben a FLIR Si124 ultrahangos légszivárgás-érzékelő sokkal biztonságosabb és gyorsabb alternatívát kínál a karbantartó személyzet számára. Fejlett technológiája lehetővé teszi a sűrített levegő szivárgásának távolról történő pontos és gyors azonosítását.
